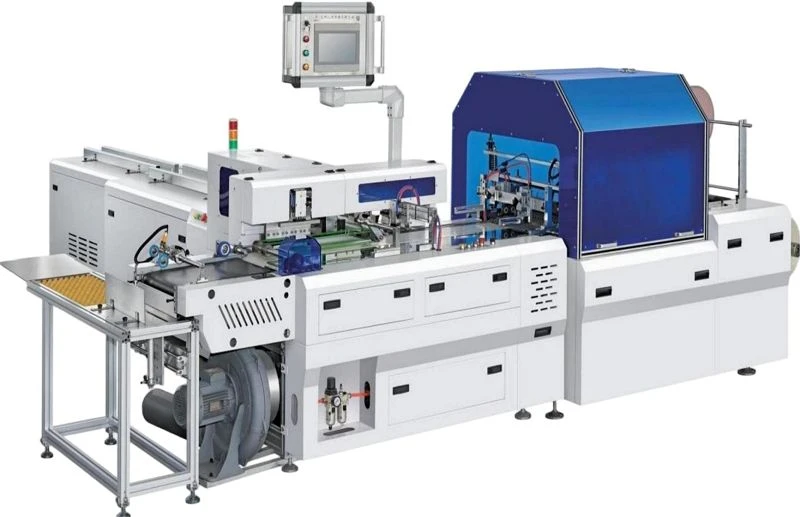

A Zhejiang Dai Printing Machine Co., Ltd. az egyik legmegbízhatóbb fz-120 zsákológép gyártó és szállító Kínában. Ha tömeges kedvezményes fz-120 zsákológépet szeretne vásárolni, kérjük, kérjen árajánlatot gyárunktól. Minden testreszabott gép kiváló minőségű és versenyképes áron van.

Műszaki paraméter

Max sebesség)	40-70 zsák percenként
Maximális csomagolási méret	125 x 300 mm
Minimális csomagolási méret	58x70 mm
Csomagolás vastagsága	2-20 mm
Film vastagság	0,04-0,06 mm
Max. film átmérője	420 mm
OPp film specifikáció	Maximum (Max): 129x300 mm Minimum (Min): 62x70 mm
Motor teljesítmény	8Kw
A gép súlya	2200 kg
A gép mérete	4500x3200x1650 mm
A zseb teljes szélessége mindkét oldalon	±7-8mm

Konfiguráció

FZ-120 sorozatú zsákoló gép	Szabványos modell
1. Az integrált falpanelek növelik a szerkezeti szilárdságot és biztosítják a repülőgép törzs falpaneleinek biztonságát.	deformáció{0}}hajlamos részek leválása
2. Használjon nagy-precíziós vezérlőrendszereket a gép zökkenőmentes működése és a meghibásodások minimalizálása érdekében.	Problémák valószínűleg futás közben lépnek fel
3. Az egész rendszer moduláris felépítést alkalmaz a rugalmas konfiguráció érdekében.	A hibaelhárítás nehéz, az alkatrészeket pedig nehéz összeilleszteni.
4. A teljes gép China XJ, francia Schneider és SMC nagy-precíziós mechanikai alkatrészeket használ.	A nagy pontosságú{0}}termékgyártás jelentős kihívásokat jelent.
5. Könnyebb súly és kisebb méret.	Súlyosabb és több helyet foglal
6. A gép maximális sebessége eléri a 70 egységet csomagonként (120-as modell alapján).	Lassú sebesség, alacsony hatásfok
7. A falpanelek A3-as (Q235A) acélból készülnek, nagyfrekvenciás-egyenesítéssel a precíziós és tartós deformációval szembeni ellenállás érdekében.	A hosszan tartó nagy sebességű{0}}működés töréshez vezethet
8. Használjon nagy-precíziós érzékelőrendszereket a biztonsági teljesítmény fokozása érdekében.	bizonyos kockázatokat jelent a kezelők számára
9. Érintőképernyős felület kínai és angol nyelven egyaránt.	A művelet bonyolultabb
10. A hajtószíj kiváló minőségű-anyagokból készül a meghibásodási arány csökkentése érdekében.	A művelet bonyolultabb
11. A rendszer egyszerű, de racionális felépítésű PLC szervovezérlést alkalmaz, amely pontos és gyors pozicionálást tesz lehetővé. Szervo-, pneumatikus és kikapcsoló -mechanizmusai fokozott pontosságot biztosítanak.	A folyamatot megszakítják és összezavarják az összetett műveletek.
12. Használjon nagy-precíziós hőmérséklet-szabályozót a hőmérséklet pontos szabályozásához.	A gép nem elég stabil.
13. Szereljen be elegendő vészféket, hogy a személyzet időben meg tudja védeni magát.	Működési veszély

FZ-120 teljesen automata zsákológép kompatibilis

Megjegyzés: A vonatkozó termékekben a berendezés-frissítések vagy frissítések miatti bármilyen változás szabványos műszaki módosítás. A termékekre és berendezésekre vonatkozó végleges kompatibilitási szabványokra és megvalósítási követelményekre a mindkét fél által hivatalosan aláírt szerződés feltételei az irányadók.

Megjegyzés: Az FZ-120 kézi adagolási sebessége 35-45 csomag percenként.

Gépi automatikus adagoló (termékkonfiguráció adagoló) sebessége (45-70 csomag percenként).

bontási rajz s A zacskó{0}}készítő gép működési elve

Táska{0}}készítő rész

1. Membrán beszerelés: Helyezze be az összehajtott OPP fóliát a felfújó tengelybe, helyezze a kijelölt helyre, majd fújja fel a tengelyt egy gázpisztollyal.

2. Fólia tekercselés: Csomagoljon be két hajtogatott OPP fóliát szükség szerint, függőlegesen elválasztva őket a válaszfalon. Ezután tekerje fel váltakozva a lengőkaros hengerbe, egyet felül, egyet lent, amíg a fólia teljesen a szervo-hajtású fóliafeszítő rendszer gumihengerébe kerül.

3. Zacskó-készítő gép vezérlője: Pontosan szabályozza a vágó hőmérsékletét, stabil légnyomást és kézi fóliaadagolást biztosít, valamint garantálja a zacskó-készítő gép biztonságos működését.

4 Öntapadó szalag: Helyezzen egy tekercs öntapadó szalagot két darab plexi közé, rögzítse a pozíciót, és tekerje a szalagot előre-hátra vezető rögzítőgyűrű köré. Rögzítse az OPP fólia rövid széléhez, ügyelve arra, hogy a tömítőél pontosan illeszkedjen a színkód fényérzékelőjéhez. Távolítsa el a szalag nem -tapadós felső rétegét, és tekerje rá a hulladékgyűjtő motorra. A motor automatikusan működésbe lép a gép működése közben. Öntapadó{0}}szalag Motorhulladék

5. Vágópenge: Pontosan irányítsa a vágópengét, hogy a zsákot megfelelő méretűre szeletelje.

Csomagolás rész

Terítési mechanizmus: A fólia mindkét oldalára hengert használnak, amely megkönnyíti a csomagolást igénylő termékek bejutását bármikor.

Szívónyílás: A fólia felső rétegét egy tapadókorong segítségével megemeljük és szétterítjük.

3. Filmszívás: Használjon vákuumszivattyút a vákuum létrehozására, ezáltal adszorbeálja a fólia alsó rétegét a perforált szalagról.

4. Anyagadagolás: Tolja be a lánccal{1}}adagolt anyagot a fóliatasakba.

5. Tömítés: Helyezze a tömítést vagy élpréselést igénylő termékeket a tömítőkefébe a tömítéshez.

bontási rajzA szervohajtás elve

1.Xinjie konfiguráció
választható

* Az egész gép olyan elektromos alkatrészekkel van felszerelve, mint a China XJ és a French Schneider a stabil működés érdekében.

*A férfi{0}}gép interfész kijelzőrendszere különféle munkakörülményeket képes valós időben megjeleníteni. Hiba esetén a rendszer több hangszórón keresztül riaszt, és automatikusan leállítja a gépet, ami garantálja az ember-gép biztonságát.

*Xinjie és Schneider, válassz egyet.

2. Schneider konfiguráció
szelektív száj

bontási rajzA részleges tömítés elve

Tömítés rész

görgős tömítés opcionális

*Adja meg a szükséges számú csomagot a paraméterbeállítások részben. Amint elérte az előre beállított mennyiséget, a csomagolóeszköz automatikusan kiadja a termékeket.

*Az ügyfelek kényelme érdekében pontosan számítsa ki a csomagolt termékek számát* Válasszon görgős vagy szalagos tömítést.

Válassza ki az övzárat

A CSOMAGOLÓGÉP FŐ ALKATRÉSZEI

tápegység

Táskatartó alkatrész

lezárt egység

Tömítő komponens

Keresztező tag

A MŰKÖDÉS FOLYAMAT DIAGRAM A CSOMAGOLÁS GÉP IS AS KÖVETKEZIK

36020260506145537

Áramlás leírása

1.e OPP tekercsfólia került az adagolókeretbe, a könyv pedig az anyagtárolóba.

2. Az OPP fólia automatikusan a ragasztóállomásra kerül az öntapadó felvitelhez, amelyet az automatikus lyukasztás követ.

3. A fóliatekercs a zacskó{1}}készítő gépből a forró-vágó részbe kerül, hogy kész zacskókat állítson elő.

4. A szállítószalag az anyagot a robotkar kijelölt pozíciójába szállítja.

5. A manipulátor kinyitja a zacskónyílást.

6. A robotkar behelyezi a könyvet a táskába.

7. A terméket a lezáró állomásra szállítják végső lezárásra.

8. A számláló elkezd számolni, és szükség szerint automatikusan összeszámolja a könyveket.

9. Végül a könyveket dobozokba csomagoljuk.

A GÉP TELJES MŰKÖDÉSE

36020260506143743

Berendezés kijelző

851

TERMÉKBEMONDÁS

Ez az innovatív berendezés, amelyet cégünk a legkorszerűbb hazai és nemzetközi technológiák integrálásával -fejlesztett, csúcstechnológiás termék, amely optikai, elektromos, pneumatikus és mechanikai rendszereket kombinál. Jelentősen növeli a teljesítményt és a működési hatékonyságot, teljesíti a gyors csomagolási követelményeket, miközben stabil és megbízható működést tart fenn a nagy sebességű-feldolgozás során. A modell ideális olyan tárgyak automatikus adagolására és csomagolására, mint például piros borítékok, könyvek, kézikönyvek és üdvözlőlapok. Automatikus adagoló mechanizmusa könnyen állítható, így a felhasználók közvetlenül a vezérlőpulton állíthatják be a szükséges csomagolási mennyiséget.
